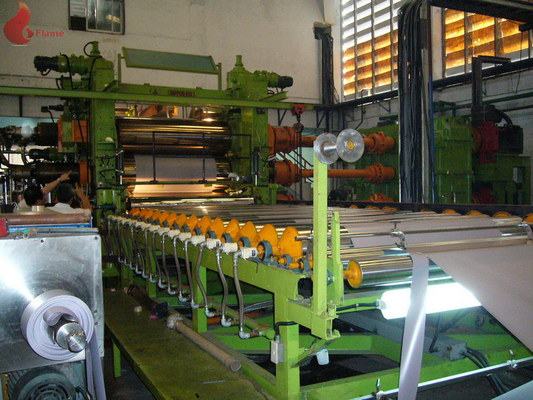

Пластичный Durable машины календара крена пола 4 с шарнирным соединением и мягкой трубой металла

Применения:

Календар 4 кренов главным образом использован в линии календара для изготовлять мягкие продукты PVC как знамя.

одежды пакуя мешок, оборачивая фильм, пластичный пол, PVC leatheroid, etc.

Главным образом характер

SY610-4Γ1830 тип 4 календар ролика и вспомогательное оборудование

A. Календар (главная машина)

1. Календар: подайте материал от верхней части и сделайте окончательную продукцию от дна, диаметра Ф610 mm ролика, ширины 1830mm ролика поверхностной, окружая сверлить и топления масла, линии скорости календара 5-50m/min. Часть приходя вне от ролика календара имеет зазор прибора дисплея расстояния роликов. Правый управлять.

Ролики

2. крены 1# и 2# ролик сплава холодн-бросания и окружая сверлить, поверхностное ° c твердости HS68-74, тонкий помол плакировкой хромия роликов поверхностный трудный, толщина покрытия 0.1mm, Ра поверхностной шершавости роликов = 0.05μ, точность 0.01mm поверхности всесторонняя;

Материал роликов 3# и 4# обнаружение обрабатывая, плакировка рванины вковки сплава крома кренов поверхностная трудная, толщина покрытия 0.18mm, крен ° hardness> HRC60, Ра поверхностной шершавости = 0.01μ, точность 0.05mm поверхности всесторонняя, температура поверхности крена никакое более менее чем 230 ° c, ° c ± 1 ошибки температуры поверхности крена;

ролики 1-4# отделывают поверхность не имели никакую среднюю высоту, 1-4 | ролики все окружая сверлить, плакировка хромия ролика поверхностная без pinhole, дегазирование ролика отполированное и отростчатое после тонкого помола.

плакировка крома роликов 3# и 4# трудная после горячий обрабатывать стана.

Носить

3. Носящ пользу подшипник конусности продукции Wafangdian, утюг пользы постамента подшипника дуктильный.

Передача и сила

4. Управляйте силой ролика 1# и ролика 4# календара: 55KW (в этом моторе AC пользы главного и вспомогательного оборудования календара), и остальной крен 2# и 3#: сила 75KW. Основа и auxiliary могут настроить скорость рычагом и также разделением. (Календар оборудован при прибор отверстия светомаскировки непредвиденный, приборы UPS закупленные покупателем). Мотор календара действует по предписание скорости мотора AC, мотор Сименса Beide, воевод Японии Yaskawa, другие electricals принимает Шанхай Schneider.

Controllable тангаж

Controllable прибор тангажа: setted на 1, 2, и ролике 4#. 3 | ролик фикчированный ролик.

Кресты оси

5. крест-прибор вала календара 3# установленный роликом, пересекает регулировку 20mm, регулирует скорость 3mm/min, управляя приводом: на каждом конце с трехфазным мотором тормоза планетарного редуктора, шестерня глиста, польза регулируя шпиндель к количеству кроссовера управления, всеобщая головка шарового шарнира между шпинделем и постаментом подшипника, на пользе другой стороны всеобщая головка шарового шарнира и гидровлический цилиндр соединиться, гидровлический цилиндр использованы для того чтобы обнаружить местонахождение и исключить зазор частей передачи.

Pre-гнуть

6. ролик 4# имеет прибор поджатия, установленный в снаружи главного подшипника ролика 4#, положительный гнуть, овеществляет гнуть гидровлическим цилиндром, гнуть количество регулируем, овеществлянный путем регулировать гидравлическое давление, максимальное гнуть количество соответствующ к высоте 0.05mm крена.

Шкаф

7. Шкаф календара использует плиту 40mm стальную сваренную после термической обработки и после этого заканчивать, сторону ролика и открытый файл 15 cm стены шкафа согласно подшипнику, шкафу нержавеющей стали. Расстояние между обнажая роликом и роликами 4# 5mm.

Смазывать

8. подшипники ролика смазанные при тонкое принудили масло, котор - прибор смазки циркуляции для подшипников ролика и гнуть смазки подшипника, автоматического цикла, системы двойн-насоса (одного насоса для работы и одного насоса для запасной части), давлени-предохранения, выставок каждой подачи дороги, контроля температуры смазок автоматического (автоматическое топление и охлаждать), предохранения от температуры масла перегревая, работы и запасного насоса может переключить при работе. Смазка подшипника как такие же как Ф660 × 2300.

Гидравлическое давление

9. гидравлическое давление: отдельно комплект гидровлической станции для гнуть крена, креста оси и выбивая приборов, принимает переменные комплекты насоса масла 2 (одно для работы и одно для запасной части, могут быть переключенным одином другого пока работающ). Ролик гнуть и выбитый гидравлическим давлением, которое может вручную регулируемый, и с дисплеем давления, гидровлической конфигурацией стандарта станции.

Нагревать

10. комплектам системы отопления 4 календара, каждый ролик нужен один комплект, сила 5.5KW мотора насоса печного топлива масла; когда топление масла, каждый ролик оборудовано с 2 комплектами пропорционального клапана умными к температуре масла управления, максимальное ° c температуры топления 230, ℃ ± 1 точности. С прибором водяного охлаждения.

Плита забастовщика

11. прибор: прибор плиты забастовщика ролика 1# и 2# установленный, гайка специального винта для дерева редуктора мотора и после этого управляет плитой забастовщика, оба конца консервируют одиночн-действие или рычаг, контакт с роликом и плита забастовщика сделаны из меди. Одна штанга винта 2 корня отполированная корнем.

Аварийный тормоз

. аварийный тормоз 12: держатели шкафа 4 устанавливают и таблица деятельности устанавливает переключатель аварийного стопа, когда случаясь аварийный стоп, вращение ролика более менее чем 90° (нулевая нагрузка и максимальная скорость) и щипок ролика открытый быстрым ходом.

Спецификации:

Устанавливающ & обслуживание отлаживать:

1. После того как подряд будет подтвержен, продавец поставит план мастерской, диаграмму учредительства и диаграмму резинового ролика, квадратные оси & все виды роликов. Все руководство деятельности будет поставлено продавецом, слишком.

2. Продавец пошлет 3-4 техническим работникам к установке и доводке направляющего выступа для покупателя;

3. Покупатель должен поставить запасные трубы и электрические проводы, и консультации продавеца как раз спецификация или модель их.

Другие термины:

1. Период поставки: полностью через 6 месяцев после контакта подтвержены.

2. Компенсация: 30% из полной суммы T/T заранее как первый взнос, 70% из полной суммы T/T перед пересылкой.

3. Запасные части: Продавец обеспечит комплект valueless уязвимых частей бесплатно. Продавец также предлагает покупателя для того чтобы купить комплект запасных частей который встречает одну пользу года снова. Продавец покажет что список запасных частей к покупателю для его выбирает перед поставкой.

4. Возникновение и цвет: возникновение и цвет машин основаны на стандарте продавеца. Конечно, мы можем также выполненный на заказ согласно запросу покупателя.

5. Электричество: Цитата вышеуказанная основана на 380V/50Hz. Будет некоторая дополительная плата и удлиненный производящ время для таможн-построенного требования к электричества.

6. Период гарантированности:

6-1. Машины: через один год после успешной доводки;

6-2. Электрические компоненты: через 6 месяцев после успешной доводки.

7. Обслуживание и цена доводки принесенные чужим:

7-1. Продавец пошлет 3 или 4 техническим работникам (или больше как запрос покупателя) к месту которое назначило покупателем для наведения установки оборудования и обслуживания доводки;

7-2. И покупатель и продавец должны принести их соответствуя обязанность как ниже:

7-2-1. Продавец на попечении гонорара стоимого в Китае но за исключением обязанности визы;

7-2-2. Покупатель на попечении цены гонорара в чужом и обязанности визы. Этот гонорар включает но не ограниченный к последователям:

A. Билет поездка туда и обратно;

B. Гонорар перевозки, ед, вмещаемости и связи во время командировки;

C. Стипендия (гонорар) USD 80,00 силы человека для в персоны день (вычисление дней: полные дни от дня на командировке к возвращающ к Китаю);

D. Переводчик: Покупатель должен нанять переводчика для связи работы на местах технических работников продавеца удобной, и для завершать задачу успешно. В противном случае продавец пошлет дополнительный переводчика. Покупатель должен быть на попечении этой цены (см. a~d).
